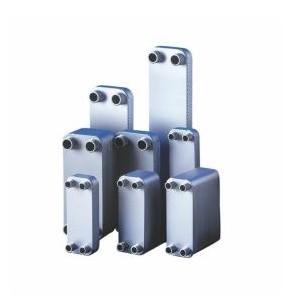

Pločasti izmenjivač toplote 120kW OVBD 120 Vagner

Pločasti izmenjivač toplote ima visok koeficijent prenosa toplote, zbog čega je posebno pogodan za grejanje preko toplotne pumpe ili putem solarnih panela. Posebna konstrukcija ploča u izmenjivaču toplote izaziva kretanje tečnosti, što omogućava veoma efikasan prenos toplote i istovremeno smanjuje mogućnost stvaranja taloga.

Pogodan je za spoljašnje i unutrašnje bazene i hidromasažne bazene - đakuzije.

Izmenjivači omogućavaju porast temperature do 15 °C između ulaza i izlaza izmenjivača. Priključak izmenjivača toplote je spoljni navoj ¾" i za grejanje i za vodu u bazenu. Pločasti izmenjivači toplote moraju biti povezani na instalaciju bazena preko bajpasa.

Ploče izmenjivača imaju posebnu profilaciju koja obezbeđuje sporiji protok vode za grejanje, što povećava performanse izmenjivača. Ploče su napravljene od presovanog nerđajućeg čelika AISI 316. Pojedinačne ploče su vakuumski zalemljene bakrom i niklom.

Pločasti izmenjivači toplote moraju biti postavljeni u vertikalnom položaju. Bilo koji drugi položaj sprečava dovoljan protok vode i savršenu razmenu toplote. Priključni navoji izmenjivača toplote ne smeju biti izloženi prevelikom pritisku.

Tehničke specifikacije:



OVBD 120 Vagner je pločasti izmenjivač toplote visokog kapaciteta, namenjen za brzo i efikasno zagrevanje vode u većim bazenima i zahtevnim instalacijama.

Zahvaljujući naprednoj konstrukciji ploča, postiže vrhunski prenos toplote uz minimalne gubitke energije.

Idealan za:
• velike privatne bazene
• javne i hotelske bazene
• spa i wellness sisteme
• sisteme sa toplotnim pumpama i solarnim grejanjem

Kako funkcioniše
Unutar izmenjivača nalazi se niz profilisanih ploča koje stvaraju turbulenciju protoka.
maksimalna razmena toplote
smanjeno taloženje nečistoća
stabilan rad i visoka efikasnost
Omogućava povećanje temperature vode i do 15°C između ulaza i izlaza.

Konstrukcija i materijali
• Materijal ploča: nerđajući čelik AISI 316
• Lemljenje: bakar i nikl
• Dizajn: kompaktan pločasti sistem
visoka otpornost na koroziju
dug vek trajanja
pouzdan rad u zahtevnim uslovima

Tehničke karakteristike
• Snaga: 120 kW
• Model: 55LB31100/D
• Protok: 6,9 m³/h
• Konekcije: spoljni navoj ¾"
• Maks. pritisak: 30 bar
• Pad pritiska: 20,3 kPa
• Pritisak vode za grejanje: 20,1 kPa
• Težina: 12,5 kg
• Maks. temperatura medijuma: 230°C

Prednosti u praksi
• ekstremno brz prenos toplote
• kompaktan uređaj za svoju snagu
• kompatibilan sa svim tipovima sistema grejanja
• smanjena mogućnost stvaranja naslaga
• dugotrajan i pouzdan rad

Ugradnja i napomene
• Obavezna vertikalna montaža
• Instalacija preko bajpasa
• Ne izlagati priključke prekomernom pritisku

Najčešća pitanja
Zašto pločasti izmenjivač za veliku snagu?
Zbog velike kontaktne površine omogućava maksimalan prenos toplote uz minimalne dimenzije.

Da li je pogodan za solarno grejanje?
Da – posebno je efikasan u kombinaciji sa toplotnim pumpama i solarnim sistemima.

Gde se postavlja u sistemu?
Nakon filtera, uz obavezno povezivanje preko bajpasa radi optimalnog rada.
